VW-3880模组使用指南

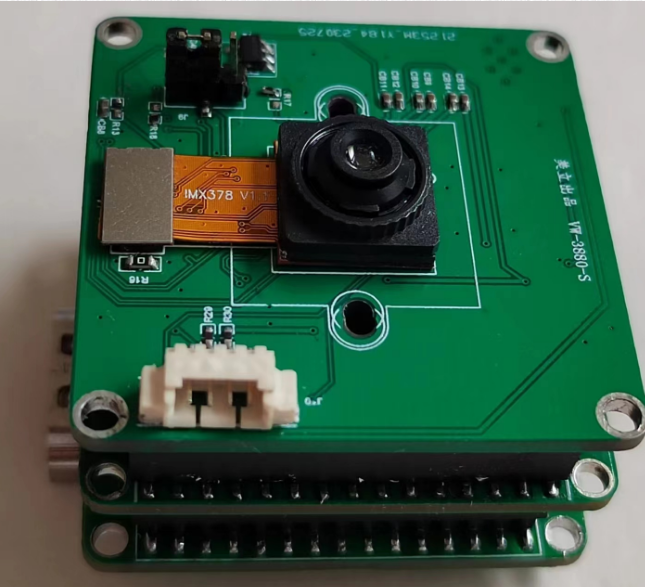

VW-3880全功能HDMI+USB摄像头模组，标准38x38板形及孔位，可方便搭载配套IMX307,IMX415,IMX179,IMX214,IMX378 CCM模组，以完成高清输出显示及UVC Camera之功能，整个模组分为三个子板组成，分别是：VW-3880-S,VW-3880-M,VW-3880-IF,下面针对每片板分别描述：

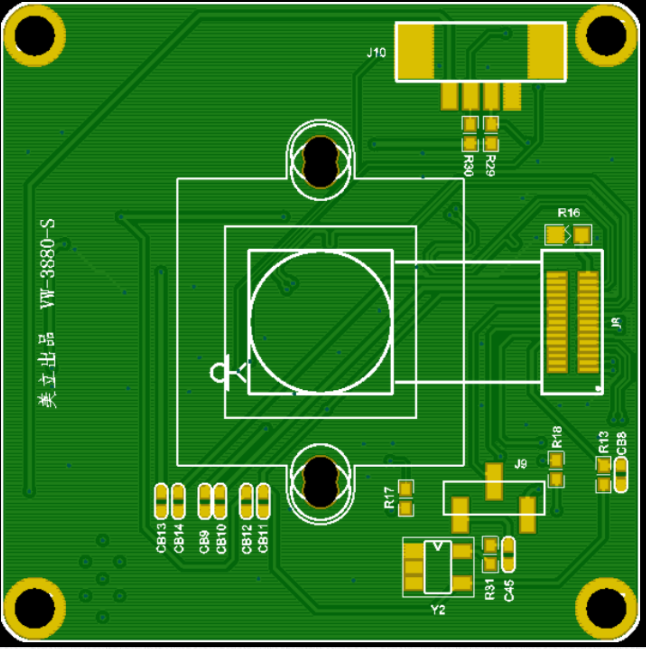

一）VW-3880-S(摄像头接口板）
实物图示如下：
1）板上带有镜头或模组固定孔，可适应间距18-20mm的固定座使用
2）J9用于设定Sensor的CLK,37.125M与24M可选，配合IMX307的Sensor,须选用37.125M达到最佳性能，其他IMX214,IMX179,IMX415,IMX378(12M)默认选为24M
3）J10--Uart接口，调试用，一般客户可以不用，后续光学变焦，可以作为串口指令的接口
4）J8用于配套之CCM专用接口，搭配不同的Sensor模组用于不同领域之应用。

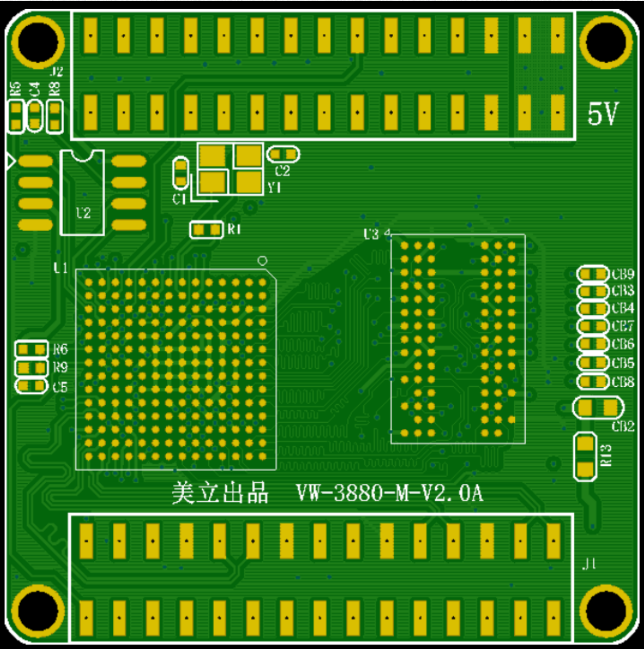

二）VW-3880-M核心板(图像处理）
实物板图如下：
此板为图像处理核心单元，一般不需要特别设定，我们已经在样机阶段设定好，J1,J2分别引出MIPI,BT1120接口的线，与Sensor板对接时，不要插反，引起电路短路而破坏主板。

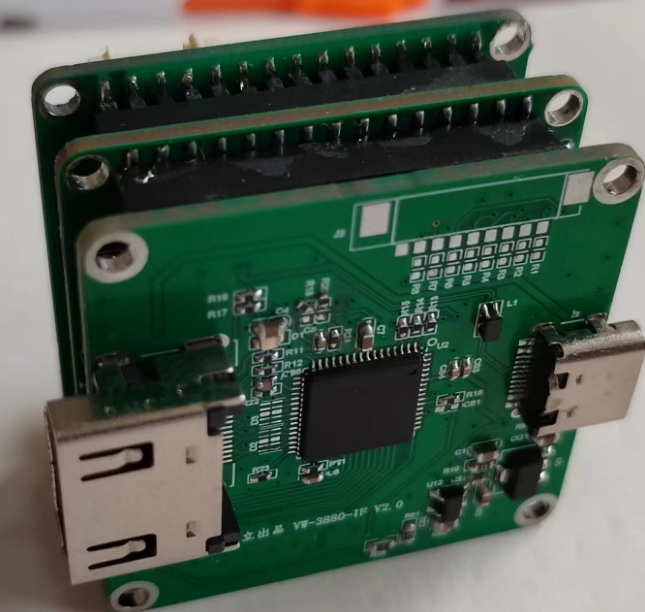

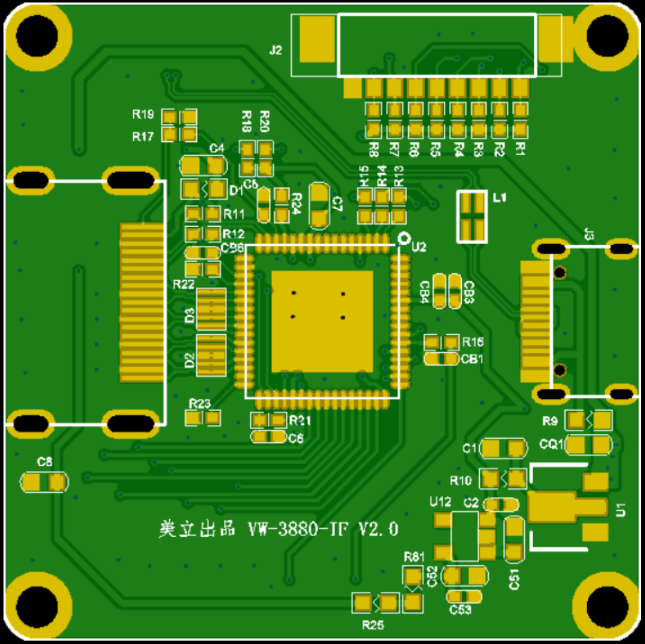

三) VW-3880-IF USB&HDMI接口板
实物图如下：
此接口板完成高清输出及USB模式或供电的连接，
USB模式时，一条普通的TYPE-C数据线可以作为USB Camera功能时使用，在高清输出模式时，USB口为5V 1A供电口，可以接普通5V 1A或5V 2A的适配器
J2这GPIO功能扩展口，在需要用到按键功能时或GPIO功能扩展时才会用到，一般情况不推荐客户使用，配合不同的Sensor，按键功能有些不一样，目前我们完成的功能有以下：
1) IMX214 放大，缩小，翻转，冻结，拍照，强制对焦
2) IMX179 放大，缩小，强制对焦，冻结，拍照
3) IMX307,IMX415,IMX378不具备上述功能，此GPIO可用于其他功能扩展，细节可以联络我们沟通是否可行
四）后续整个模组编号
整个模组后续会搭载不同的Sensor模组及镜头，我们模组编号会用如下来描述：
前辍名：VW-3880 这为我们三个板合起来编号
后辍名：CCM模组名
例如：我们模组搭载LR-214BV3.1，那整机编号就定义为：VW-3880-LR214V31,方便区分
总而言之，整个样机名称="VW-3880"+"CCM模组名“
五) FW搭配
针对客户配不同的Sensor，我们给出样机时会搭配好，后续有客户需要更换不同的Sensor，细节可以与我们技术人员联络。
六）客户定制
针对客户的要求，我们可以为客户提供以下服务：
VID,PID修改(前提是客户要有自已独有的VID代码），PID可以自定义
Device Name（设备管理员下显示名称)--一般为客户公司推广之产品代号
硬件上定义---可以与我们联络，原则上不要改动太大，不过多修改我们的硬件定义。这样方便客户最快时间达成产品量产。
